Серия GXG фильтрует, моет, сушит и хорошо адаптируется к различным материалам, особенно для обработки труднофильтруемых суспензий, а также легковоспламеняющихся, взрывоопасных, летучих и загрязняющих материалов. Это оборудование сочетает в себе операции фильтрации, производства целлюлозы, промывки и сушки, что делает его идеальным оборудованием для разделения твердой жидкости в промышленном секторе, таком как фармацевтика, пестициды, пищевые продукты, химические вещества и красители.
Эта машина самостоятельно спроектирована, разработана, произведена нашей компанией и была введена в практическое применение, чтобы заполнить пробел аналогичных отечественных продуктов. Он широко используется для разделения многих вредных и загрязняющих веществ.

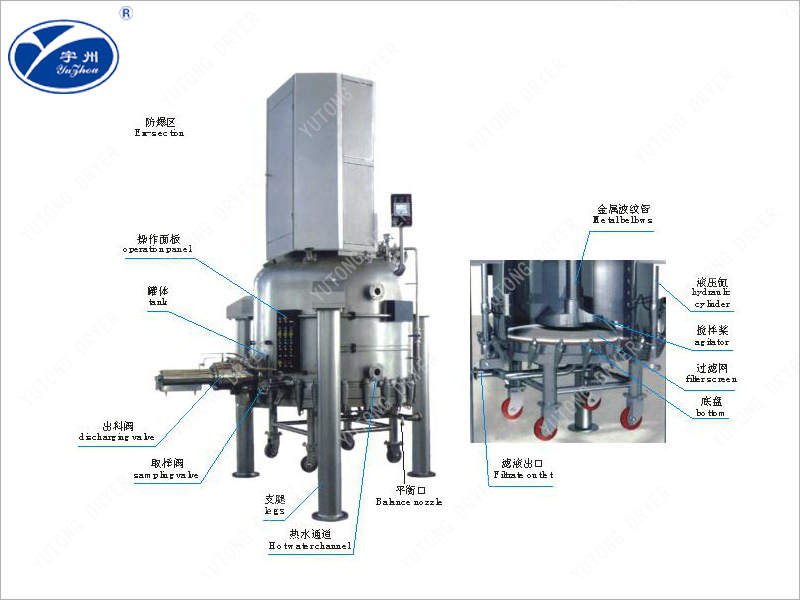

Серия GXG фильтро - промывочная сушилка в основном состоит из приводных частей, подъемных частей, моющих частей, скребковых механизмов, компонентов цилиндров, пневматических устройств, фильтрующих дисков, стойки и связанных с ними трубопроводов, а также контрольно - измерительных приборов.

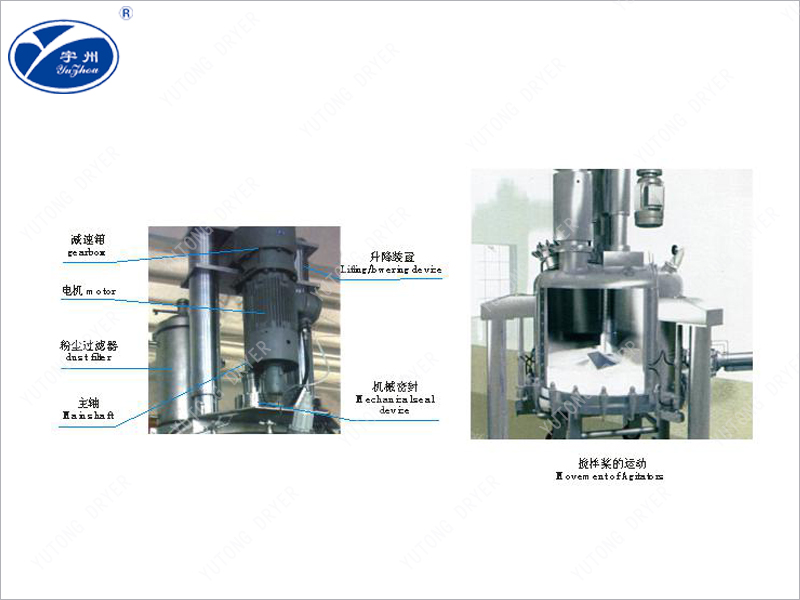

1、блок трансмиссии：
Трансмиссия состоит в основном из двигателя, редуктора, приводного вала, подшипника, системы смазки, уплотнения и т. Д. Рецептор двигателя приводит приводной вал и скребковый механизм на оси для достижения положительной инверсии. Благодаря прямому и обратному вращению скребкового механизма можно удалить фильтр и устранить трещины, вызванные утечкой давления, вызванной измельчением. Для материалов, требующих очистки, он также играет роль перемешивания и смешивания. Закрытие обеспечивает отсутствие утечки между цилиндром и приводным валом и обеспечивает внутреннее давление цилиндра。
2、Компонент улучшения：
Подъемные части в основном состоят из цилиндров, направляющих механизмов и т. Д. Они являются исполнительными механизмами, которые обеспечивают движение скребков вверх и вниз. Точное и надежное позиционирование подъемных частей имеет решающее значение. Поэтому при установке, отладке, эксплуатации и обслуживании необходимо тщательно следить за тем, чтобы положение переключателя маршрута было отрегулировано, чтобы обеспечить точную и безошибочную работу подъемных деталей, тем самым избегая серьезных последствий, таких как повреждение фильтрующего диска скребком из - за неправильного положения。
3、Очистка деталей：
Моющие компоненты обеспечивают промывку внутренней части цилиндра и фильтра. Стиральная жидкость входит через вход в промывочную трубу, через несколько скрубберных сопел для достижения многократной, всесторонней, непрерывной и равномерной промывки внутри корпуса цилиндра и фильтра.
4、Верхний цилиндр：
Верхний цилиндр состоит из корпуса цилиндра, блока головки цилиндра, фланца и т. Д. Компоненты головки цилиндра включают крышку цилиндра, дыхательный клапан, предохранительный клапан, манометр, зеркало, вход моющего средства, вход подачи, вход сжатого воздуха и другие входные соединения.。
5、скребковый механизм：
Складной механизм выполняет три функции:
（1）разгрузка: после завершения фильтрации на фильтрующем диске образуется фильтрующий пирог. скребковый механизм опускается и вращается, скребок соскабливается в положение выпускного клапана и выбрасывается наружу машины; (2) Выравнивание: при возникновении трещины в фильтре скребковое устройство вращается в противоположном направлении, чтобы сгладить трещину, чтобы избежать утечки давления и обеспечить нормальную фильтрацию; (3) Смешивание перемешивания: для материалов, требующих фильтрации тяжелой плазмы, может играть роль перемешивания смеси, ускорять замену стиральной жидкости и материнской жидкости, оптимизировать эффект промывки。
6、Выпускной клапан：
Использование ручного или автоматического быстрооткрывающегося выпускного клапана. Фильтр устанавливается на одной стороне цилиндра и выходит из его клапанного отверстия.
7、Фильтр：
Состоит из многослойной металлической агломерационной сети. Их можно разделить на монолитные и раздельные установки. Весь установленный фильтр представляет собой единое целое. Диски с раздельной установкой разделены на несколько частей, каждый из которых устанавливается отдельно. Точность фильтрации и материал могут быть выбраны в соответствии с фактическими потребностями. Жесткость фильтрующего диска хорошая, точность фильтрации точная, может быть повторно промыта, длительный срок службы. Фильтр является ключевым компонентом всей машины, точность которого напрямую влияет на эффект фильтрации。
8、Нижний цилиндр：
Нижний цилиндр является носителем для установки диска фильтра. Он состоит из фланца, цилиндра, крышки, выпускного клапана, выхода жидкости, подвижной опоры и т. Д. Нижний цилиндр под действием цилиндра может автоматически подняться на землю и может быстро и легко перемещаться через подвижную опорную раму, так что полная очистка фильтрующего диска становится легкой。
9、Рамки：
Машина является опорой всей машины. У стойки есть болтовые отверстия.。
10、АСУ автоматическая система управления：
Управление машиной осуществляется централизованно с помощью PLC или компьютера, а также посредством мониторинга и обратной связи с помощью контроллера давления, температурного контроллера, переключателя хода, переключателя приближения и детектора уровня жидкости для достижения полного автоматического управления.

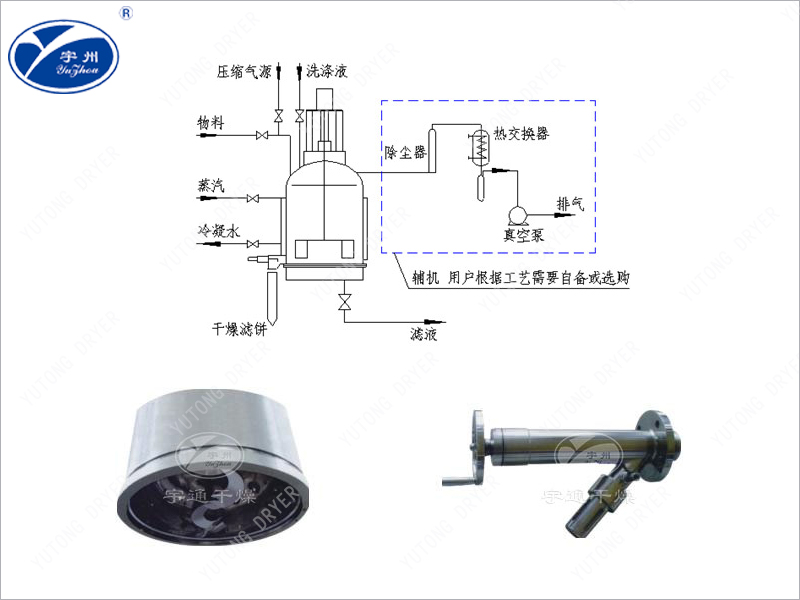

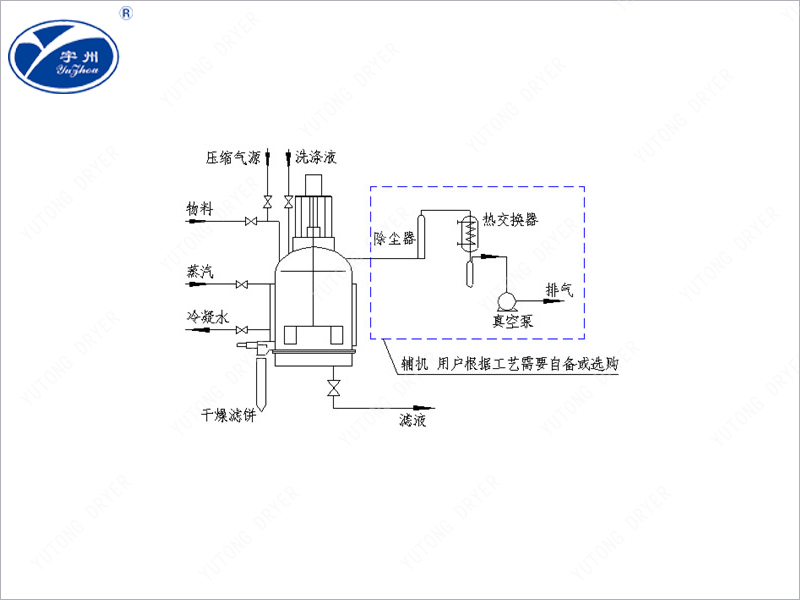

Процессы фильтрации, очистки и сушки серии GXG можно разделить на четыре процесса.：
（1）Фильтрация подачи: под действием насоса материал, подлежащий разделению, поступает в машину и начинает предварительную фильтрацию через давление насоса. После завершения подачи вводится сжатый газ и повторно фильтруется под давлением сжатого воздуха для достижения разделения твердой жидкости из материала, подлежащего разделению. Фильтрующая среда может быть выбрана в соответствии с различными характеристиками продукта и материала с использованием различных спецификаций и сред фильтрующей ткани или многослойного спеченного фильтрующего диска из нержавеющей стали. Точность фильтрации может достигать 5 - 10 мкм. Фильтровочный диск закреплен на нижнем цилиндре фильтраМашина, которая может быть очищена и заменена. Чтобы изменить ассортимент продукции, нужно только заменить фильтр, и одно устройство может быть использовано для нескольких продуктов. Сформированный фильтр разминается специально разработанным скребковым механизмом для устранения трещин в фильтре, обеспечения равномерного распределения и последовательной толщины, а также более полного разделения твердой жидкости.
（2）Разбавка и промывка: Благодаря специально разработанному скрубберному механизму очищающая жидкость равномерно распределяется по всей машине, обеспечивая внутреннюю очистку и промывку материала. Благодаря перемешиванию и смешиванию скребкового механизма, фильтр и скребок могут быть полностью смешаны по слоям, в конечном итоге образуя суспензию суспензии, фильтр может быть полностью смыт. В зависимости от конкретного материала можно выбрать несколько стирок.。
（3）Высушение: после тщательной очистки вводится сухой фильтр для продувания сжатым воздухом. Для материалов, требующих сушки, вводится пар или горячий воздух (азот) и высыхает в вакууме.
（4）разгрузка: сухие фильтры выбрасываются скребковым механизмом в положение бокового разгрузочного клапана и выбрасываются наружу машины.
Особенности оборудования：
1、Различные услуги, включая фильтрацию, стирку и сушку в одной машине；
2、Эксплуатация в закрытой среде, особенно для опасных веществ и материалов, требующих предотвращения загрязнения。
3、Может управляться PLC, с высокой степенью автоматизации
4、Двухэтажный фильтр, обеспечивающий отсутствие утечки материала。
5、Компактная конструкция, простая в установке, эксплуатации и обслуживании, занимает небольшое пространство。
6、Без вибрации, без шума, работа стабильна и надежна。
7、Оборудование может быть полностью изготовлено из нержавеющей стали, легко очищается и полностью соответствует стандартам GMP。
1、Фармацевтическая промышленность。
2、Мелкие химические вещества。
3、Производство красителей и пигментов。
4、Пищевая промышленность。
5、Химические вещества, извлеченные из сельскохозяйственной продукции。
6、Полимеры и смоляные изделия。
7、Оборудование может быть полностью изготовлено из нержавеющей стали, легко очищается и полностью соответствует стандартам GMP。
Примечание: В зависимости от конкретного материала можно выбрать разную точность фильтрации, материал машины, конфигурацию конструкции и так далее.
